產品中心

當前位置：首頁 > 球閥

閘閥截止閥止回閥球閥水力控制閥調節閥伸縮器針形閥彎頭法蘭管件

硬密封固定球閥

產品概述

產品特點

產品材料表

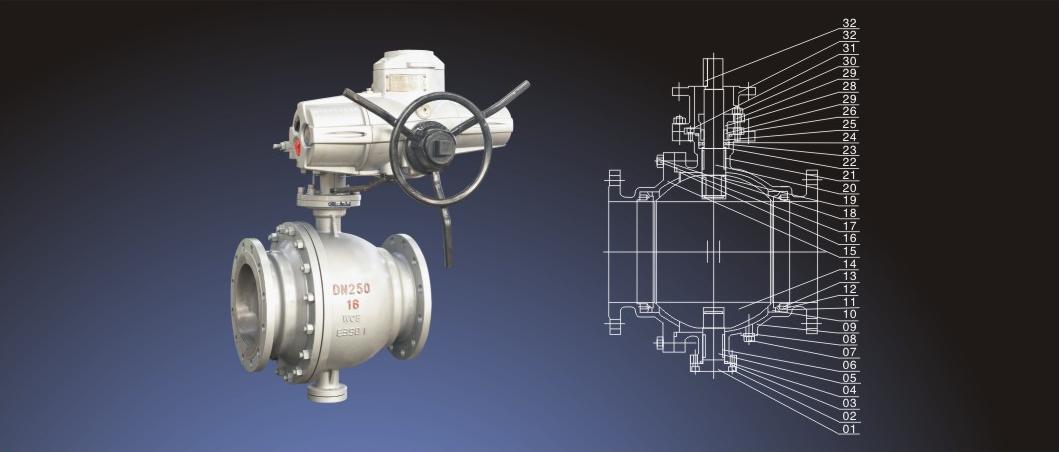

◆主要零件材料

序號	材料標準/零件名稱	材料牌號				序號	材料標準/零件名稱	材料牌號
		碳鋼		不銹鋼				碳鋼		不銹鋼
		GB	API	GB	API			GB	API	GB	API
01	底蓋	25	A105	1Cr18Ni9Ti	F304/F316 F304L/F316L	17	螺母	45	A194-2H	0Cr18Ni	A194-8M
02	底蓋螺釘	25CrMoA	A193-B7	1Cr17Ni2	A193-B8M	18	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
03	墊圈	金屬夾石墨				19	球體鍵	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2
04	止推軸承	金屬夾				20	上閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L
05	下閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L	21	閥桿"O“形圈	獗橡膠	氟橡膠	氟橡膠	氟橡膠
06	下閥桿軸	金屬夾				22	填料"O“形圈	橡膠	氟橡膠	氟橡膠	氰橡膠
07	墊圈	金屬夾石墨				23	上閥桿軸承	金屬夾 M	金屬夾	金屬夾	金屬夾
08	排污塞	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L	24	止推軸承	石墨 e	石墨	石墨	石墨
09	閥體	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni 12M2Ti	CF8/CF8M CF3/CF3M	25	閥桿填料函	25鍍鉻	A105鍍鉻	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L
10	閥座	2Cr13 滲氮	A276-410 滲氮	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L	26	閥桿填料	石墨
11	閥座密封圈	石墨	石墨	石墨 Graphite	石墨 Graphite	27	填料壓蓋	WCB	ZGlCr18Ni9Ti A216-WCB ZGlCr18Ni I 12Mo2Ti		CF8/CF8M CF3/CF3M
12	閥座支承圈	25鍍鉻	A105鍍鉻	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L	28	螺母	45	A194-2H	r ^ 0Cr18Ni	A194-8M
13	閥座彈簧	X-750	X-750	X-750	X-750	29	雙頭蟓柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
14	球體	1Cr18Ni9Ti	304	1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti	F304/F316 F304L/F316L	30	蜾釘	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
15	閥蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni 12M2Ti	CF8/CF8M CF3/CF3M	31	支架	WCB	WCB	WCB	WCB
16	墊圈	金屬夾石墨				32	鍵	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2

產品參數

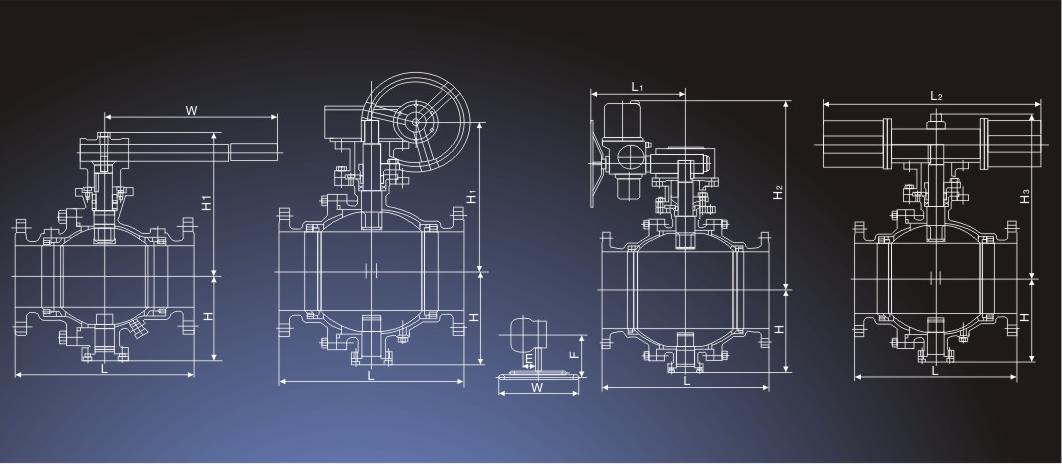

◆主要外形連接尺寸 PN1.6MPa

DN(mm)		25	30	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	WT(kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
氣動	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

◆主要外形連接尺寸 PN2.5MPa

DN(mm)		25	30	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	WT(kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-		-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
氣動	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300
