產品中心

當前位置： 首頁 > 球閥
閘閥 截止閥 止回閥 球閥 水力控制閥 調節閥 伸縮器 針形閥 彎頭法蘭管件

浮動球閥

產品概述

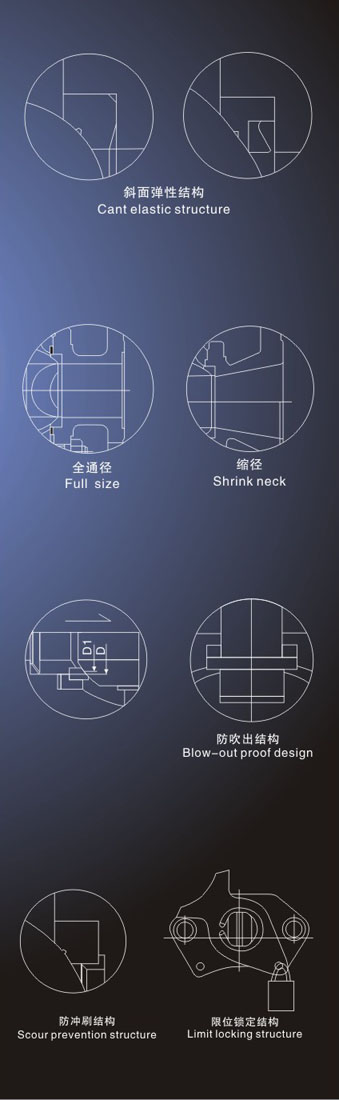

◆特殊縮徑結構
    通用球閥有全通徑和縮徑兩種結構形式。用于輸送粘連、易結渣升質管
  道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器的通過。用于輸送氣
  體或物理性能近似于水的介質的管道上宜使用縮徑的球閥，因其重量比全通
  徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。










  ◆閥桿防吹出結構
    閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥
    桿因管道內壓力而吹出，同時減少閥門的啟閉扭矩，確保操作安全。










◆限位鎖定結構
    為了保證閥門的全開、全閉，保護密封面的完整，閥門設有九十度的限
    位裝置。對安裝在野外可防止非工作人員的錯誤操作，以及在有些振動較大
    的場合手柄受到撞擊產生誤動作，必要時加鎖．起到安全保險作用。





產品特點

◆執行標準
    設計與制造: APl 6D.  AP1 608.  BS 5351.  GB/T 12237
    結構長度：  ASME B16.10.  GB/T 12221
    連接法蘭： JB/T 79.1-~79.4、ASME B 16.5、HG/T 20615.
    HG/T 20592.  JIS B2238.  GB/T 9113.1~9113.4
    試驗與檢驗T:AP1 598.  GB/T 13927.  GB/T 26480. JB/T9092.
    IS0 5208



◆防靜電結構
    由于軟密封球閥封副和填料多采用聚四氟乙烯、對位聚苯、尼龍、橡膠
  等高分子聚臺物，在頻繁啟閉的過程中容易產生靜電，用于部分易然、易爆介質的
  場合會打出火花，造成危險隱患。故有些球閥要求設有防靜電結構。我廠生產的
  球閥在球體與閥桿、閥桿與閥體之間設置導電彈簧，將靜及時傳入管路導入
  下，確保系統安全。




◆耐火結構
    球閥是管線運輸中不可缺少的關鍵部件．為了以防火災發生時．由于密封面
  的破壞造成介質的大量流失，球閥可以設計成耐火結構，即在軟材料融化后形成
  金屬對金屬的硬密封，在火災期間有效地防止介質外流造成更大的損失。


◆輔助密封結構
    根據用戶的需要，球閥的閥座及閥蓋密封部位，可以加裝注脂閥，當密
    封部位因磨損或其他原因產生泄漏時，通過注脂閥注入密封脂，起到暫時的密
    封作用，以便及時采取應救措施。




◆其他特殊結構
    根據需要球閥可設計成操作機構加長形式，適用于管線埋地鋪設安裝的場
    所。適用于低溫工況的球閥，采用長頸結構設計，使得填料遠離介質、避免填料
    失效。此結構與操作機構的加長有本質性區別。

產品材料表

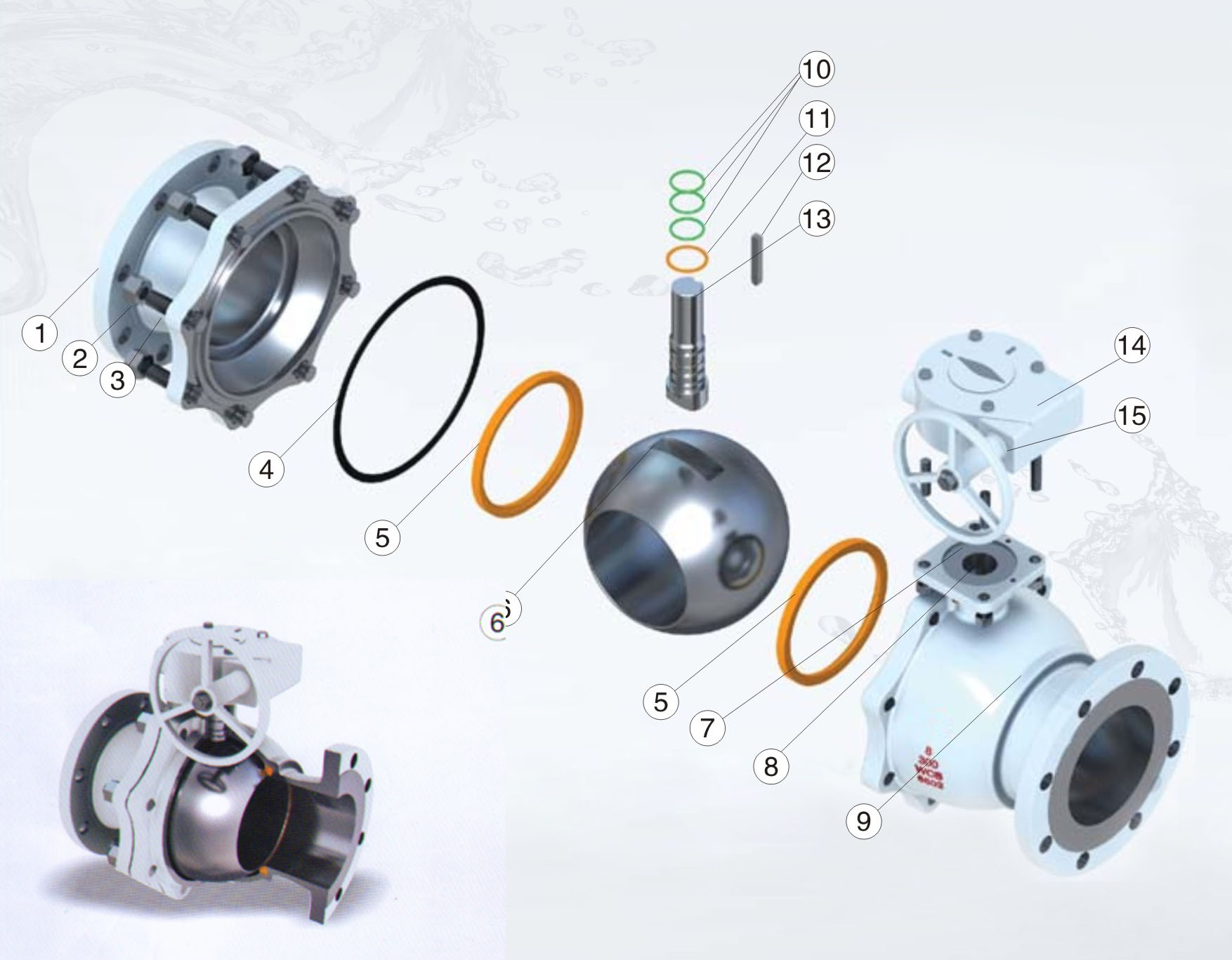

◆主要零部件

序號

零件名稱

1

閥體

2

螺母

3

螺柱

4

密封墊

5

密封圈

6

球體

7

注脂閥

8

螺母

9

閥體

10

0型圈

11

止推墊

12

鍵

13

閥桿

14

螺柱

15

驅動裝

產品參數

◆浮動球閥轉矩參數

壓力等級/閥門轉矩/公稱通徑

150LB

300LB

600LB

900LB

1500LB

1/2

6

9

16

20

32

3/4

7

12

20

35

45

1

15

20

42

70

115

11/2

40

60

90

140

171

2

50

70

130

200

296

2 1/2

80

90

150

320

440

3

90

120

200

431

590

4

130

230

370

-

-

6

560

930

-

-

-

8

980

2197

-

-

-

10

2000

4500

-

-

-

12

3500

-

-

-

-
