產品概述

◆概述

鑄件殼體H76型凸耳對夾雙瓣旋啟式止回閥安裝在管路系統，其主要作用是防止升質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。

我公司針對傳統結構止回閥存在的問題，以美國AP1標準和德國DIN標準為依據．結合我公司多年來在閥門試驗研究、開發設計、加工制造等方面的豐富經驗，研制開發了H76型凸耳對孌、常規對夾雙瓣旋啟式止回閽，H74型對夾單瓣旋啟式止回閥和H71ly!對夾升降式止回閥系列產品，經石化、冶金、電力、輕工、食品等行業的企業和設備配套廠家多年使用，效果良好，深受用戶好評。

◆用途

鑄件殼體H76型凸耳對夾雙瓣旋啟式止回閥適用于公稱壓力PNl.OMpa一42.0Mpa、Class150-2500、NPSl/2 - 48．工作溫度-196 - 5400℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

產品特點

◆特點

1、結構長度短其結構長度只有傳統法蘭止回嘲的1/4 - 1/8，

2、體積小、重量輕，其重置只有傳統法蘭止回閥的1/4~ 1/20，

3、閥瓣關閉快速，水錘壓力小；

4、水平管道或垂直管道均可使用．安裝方便．

5、流道通暢、流體阻力小；

6、動作靈敏、密封性能好；

7、閥瓣行程短、關前嘲沖擊力小．

8、整體結構、簡單緊湊、造型美觀，

9、閥體采用無擋圈結構，無泄漏點，殼體密封性能更可靠，抗震

10、使用壽命長、可靠性高。

◆執行標準

1、設計與制造AP1594. API6D. JBIT8937

2、結構長度AP1594. AP16D. DIN3202. JB/T8937

3、壓力-溫度等級：ANSIB16.34. DIN 2401. GB/T9124. HG20604 SH3406 JBT74

4、試驗與檢驗AP1598. JB/T9092

5、配管浩蘭JB/T74 -90. JB/T9112-9124. HG20592-20635.SH3406 ANSIB16.5 DIN2543-2548 GB/T13402 API605 ASMEB16.47

產品材料表

產品參數

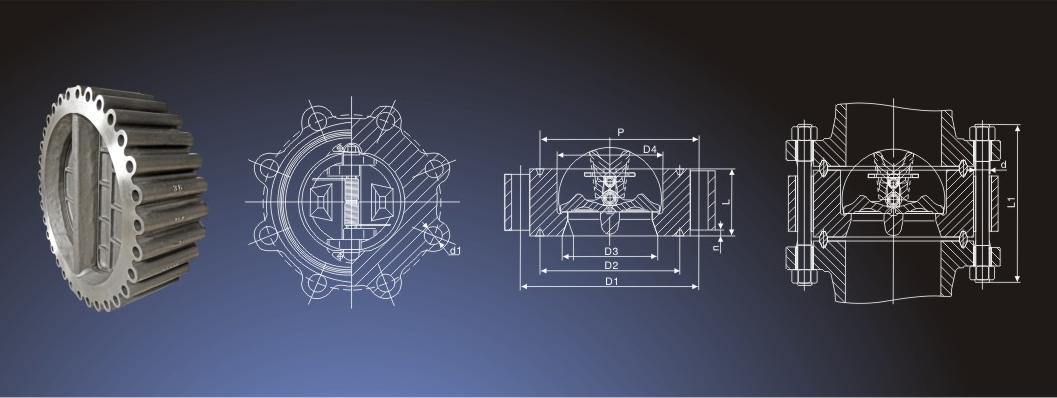

◆主要外形連接尺寸

DN(mm) NPS(in)	壓力級	L	D1	D2		D3	D4	P	螺孔直徑	螺孔直徑		n	WT（kg）	配管法蘭(供參考}
				D2										螺栓數量	螺栓直徑		螺栓長度
				RF	RJ									螺栓數量	in	mm	RF	RJ
2 (50mm)	150	60	120.5	92	102	51	56	82.55	4	3/4	19	2	4	4	5/8	M16	140	155
	300	60	127	92	108	51	58	82.55	8	3/4	19	2	6	8	5/8	M16	155	175
	600	60	127	92	108	51	58	82.55	8	3/4	19	7	6.5	8	5/S	M16	175	180
	900	70	165.1	92	124	51	58	95.25	8	1	25	7	13	8	7/8	M24	225	230
	1500	70	165.1	92	124	51	58	95.25	8	25/8	67	7	26	8	7/8	M24	225	230
	2500	70	171.4	92	133	42	48	101.6	8	25/8	67	7	29	8	1	M27	255	260
21/2 (65mm)	150	67	139.5	105	121	64	73	101.6	4	3/4	19	2	5.5	4	5/8	M16	150	165
	300	67	149	105	127	65	73	101.6	8	7/8	22	2	7	8	3/4	M20	175	195
	600	67	149	100	127	65	73	101.6	8	7/8	22	7	8	8	3/4	M20	195	200
	900	83	190.5	105	137	65	73	107.95	8	11/8	29	7	18	8	1	M27	250	255
	1500	83	190.5	105	137	65	73	107.95	8	11/8	29	7	29	8	1	M27	250	255
	2500	83	196.8	105	149	52	58	111.12	8	11/8	29	7	32	8	11/8	M30	290	305
3 (80mm)	150	73	152.5	127	133	80	88	114.3	4	3/4	19	2	7	4	5/8	M16	160	175
	300	73	168.5	127	146	80	88	123.825	8	7/8	22	2	10	8	3/4	M20	190	210
	600	73	168	127	146	80	88	123.825	8	7/8	22	7	10	8	3/4	M20	210	215
	900	83	190.5	127	156	80	90	123.82	8	1	25	7	21	8	7/8	M24	240	245
	1500	83	203.2	127	168	80	90	136.52	8	11/4	32	7	32	8	11/8	M30	270	275
	2500	86	228.6	127	168	62	68	127	8	11/4	32	7	35	8	11/4	M33	320	330

◆主要外形連接尺寸

DN(mm) NPS(in)	壓力級	L	D1	D2		D3	D4	P	螺孔數量	螺孔直徑		n	WT (kg)	配管法蘭（供參考）
				D2						螺孔直徑				螺栓數量	螺栓直徑		螺栓長度
				RF	RJ					in	mm			螺栓數量	in	mm	RF	RJ
4 (100mm)	150	73	190.5	157	171	102	108	149.225	8	3/4	19	2	11	8	5/8	M16	170	185
	300	73	200	157	175	102	108	149.225	8	7/8	22	2	16	8	3/4	M20	195	215
	600	79	216	157	175	102	108	149.225	8	1	25	7	21	8	7/8	M24	235	240
	900	102	234.9	157	181	102	108	149.22	8	1 1/4	32	7	36	8	11/8	M30	285	290
	1500	102	241.3	157	194	102	108	161.92	8	13/8	35	7	35	8	11/4	M33	310	315
	2500	105	273	157	203	88	94	157.18	8	13/8	35	7	42	8	11/2	M39	370	380
5 (125mm)	150	86	216	186	194	127	132	171.45	8	7/8	22	2	15	8	3/4	M20	190	205
	300	86	235	186	210	127	132	171.45	8	7/8	22	2	29	8	3/4	M20	215	235
	600	105	266.5	186	210	127	136	180.975	8	11/8	29	7	41	8	1	M27	280	285
	900	110	279.4	186	216	127	136	180.98	8	13/8	35	7	65	8	11/4	M33	310	315
	1500	110	292.1	186	229	127	136	193.68	8	15/8	41	7	42	8	11/2	M39	370	375
	2500	110	323.8	186	241	100	106	190.5	8	15/8	41	7	48	8	13/4	M45	420	435
6 (150mm)	150	98	241.5	216	219	152	160	193.675	8	7/8	22	2	19	8	3/4	M20	205	220
	300	98	270	216	241	152	160	211.138	12	7/8	22	2	32	12	3/4	M20	230	250
	600	136	292	216	241	152	162	211.138	12	11/8	29	7	57	12	1	M27	320	325
	900	159	317.5	216	241	150	162	211.12	12	11/4	32	7	92	12	11/8	M30	365	370
	1500	159	317.5	216	248	150	162	211.12	12	1 1/2	38	7	39	12	13/8	M36	430	440
	2500	159	368.3	216	279	150	162	228.6	8	17/8	48	7	54	8	2	M52	515	530
8 (200mm)	150	127	298.5	270	273	203	210	247.65	8	7/8	22	2	36	8	3/4	M20	240	255
	300	127	330	270	302	203	210	269.876	12	1	25	2	55	12	7/8	M24	280	300
	600	136	292	216	241	152	162	211.138	12	8	29	7	57	12	1	M27	320	325
	900	206	393.7	270	308	200	212	269.88	12	11/2	38	7	174	12	13/8	M36	440	445
	1500	206	393.7	270	318	200	212	269.88	12	13/4	45	7	45	12	15/8	M42	510	520
	2500	206	438.1	270	340	180	186	279.4	12	21/8	54	7	54	12	2	M52	600	620
10 (250mm)	150	146	362	324	330	254	266	304.801	12	1	25	2	61	12	7/8	M24	270	285
	300	146	387.5	324	356	254	266	323.851	16	11/8	29	2	82	16	1	M27	315	335
	600	213	432	324	356	250	266	323.851	16	13/8	35	7	164	16	11/4	M33	440	445
	900	241	469.9	324	362	250	266	323.85	16	1 1/2	38	7	264	16	l3/8	M36	490	495
	1500	248	482.6	324	371	250	266	323.85	12	2	51	7	51	12	11/8	M48	600	610
	2500	254	539.7	324	425	225	232	342.9	12	25/8	67	7	67	12	21/2	M64	750	775
36 (900mm) (ASMEB 16.47B)	150	368	1010	972	-	898	910	-	44	1	25	2	1536	44	7/8	M24	540	-
36 (900mm) (ASMEB 16.47B)	300	483	1189	1010	-	873	880	-	32	13/4	45	2	1862	32	15/8	M42	800	-
42 (1050mm) (ASMEB 16.47B)	150	432	1172	1130	-	1050	1055	-	48	11/8	29	2	2310	48	1	M27	625	-
42 (1050mm) (ASMEB 16.47B)	300	568	1245	1168	-	1035	1045	-	36	11/8	48	2	3861	36	13/4	M45	920	-
48 (1200mm)	150	524	1335	1289	-	1200	1205	-	44	11/4	32	2	3364	44	11/8	M30	740	-
(ASMEB 16.47B)	300	629	1416	1327	-	1179	1190	-	40	2	51	2	4370	40	17/8	M48	1010	-
