產品規范 |
設計規范 |
結構長度 |
焊接坡口 |
試驗與檢驗 |
壓力-溫度 |
|
JB/T3595 |
GB/T12221 |
JB/T3595 |
JB/T3595 |
JB/T3595 |
|
產品型號 |
公稱壓力PN（MPa） |
試驗壓力(MPa) |
工作溫度 |
適用介質 |
|
|
強度試驗 |
密封試驗 |
||||
|
JH61Y-250 |
25.0 |
37.5 |
27.6 |
≤425 |
水、油品、蒸汽 |
|
H61Y-320 |
32.0 |
48 |
35.2 |
||
|
H61Y-P54 140V |
P54 140V |
43.1 |
17.5 |
≤540 |
|
|
H61Y-P54 170V |
P54 170V |
50.7 |
21.3 |
||
|
H61Y-P57 170V |
P57 170V |
67.6 |
21.3 |
≤570 |
|
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
WCB |
12Cr1MoV |
WC6 |
WC9 |
|
闊蓋 |
25 |
12Cr1MoV |
||
|
閣/閥座 |
25堆STL鈷基硬質合金 |
12Cr1 MoV堆STL鈷基硬質合金 |
||
|
密封環 |
增強柔性石墨 |
|||
|
產品名稱 |
型號 |
DN |
L |
H |
WT(kg) |
|

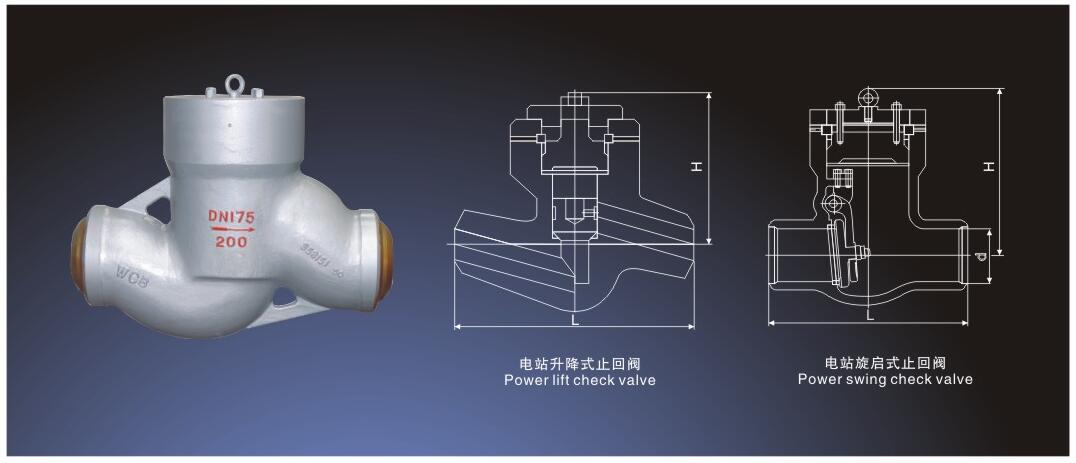

電站升降式止回閥 |
H61Y-250 |
10 |
120 |
156 |
2.5 |
|
15 |
170 |
200 |
8.5 |
||
|
20 |
170 |
210 |
9 |
||
|
25 |
170 |
210 |
10 |
||
|
32 |
200 |
245 |
14 |
||
|
40 |
230 |
270 |
21 |
||
|
50 |
350 |
300 |
28 |
||
|
65 |
326 |
412 |
- |
||
|
80 |
570 |
370 |
- |
||
|
100 |
560 |
418 |
- |
|
產品名稱 |
型號 |
DN |
L |
H |
WT(kg) |
|
電站旋啟式止回閥 |
H61Y-250 |
50 |
350 | 250 | 50 |
|
65 |
430 | 282 | 57 | ||
|
80 |
470 | 325 | 65 | ||
|
100 |
600 | 350 | 80 | ||
| 175 | 900 | 440 | 180 | ||
| H61Y-320 | 125 | 900 | 409 | 170 | |
| 225 | 1000 | 550 | 415 | ||
| 300 | 1370 | 680 | 1200 | ||
| 350 | 1370 | 745 | 1638 |
