國標旋啟式止回閥

產品概述

◆用途

旋啟式止回閥適用于壓力PN1.6-42.0MPa．工作溫度-46℃一570℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，防止介質的倒流。

產品特點

◆特點

1、產品結構合理、密封可靠、性能優良、造型美觀；

2、密封面堆焊Co基硬質合金，耐磨、耐蝕、抗擦傷性能好、使用壽命長，

3、內裝式的銷軸結構，減小外泄漏點．使用可靠．

4、當壓力>16.0MPa時，閥門中腔采用自緊式密封結構，介質壓力越高，密封性能越好．

5、零件材質夏法蘭、對焊端尺寸可根據實際工況或用戶要求臺理選配，滿足各種工程需要。

產品材料表

◆性能規范

設計標準		GB/T 12236
壓力溫度等級		GB/T 12224
法蘭型式尺寸		GB/T9113.1、JB/T79.1
對焊端連接		GB/T 12224
檢驗與試驗		JB/T9092 GB/T13927
試驗壓力	公稱壓力	PN1.6	PN2.5	PN4.0	PN6.4	PN10.0	PN16.0
	殼體試驗	2.4	3.75	6.0	9.6	15.0	24.0
	高壓密封	1.76	2.75	4.4	7.04	11.0	17.6
	低壓密封	0.6

產品參數

◆主要零件材料

零件名稱	碳鋼	不銹鋼	合金鋼	低溫鋼
閥體	WCB	CF8	WC6	LCB
閥座	25#	0Cr18Ni9(304)	0Cr18Ni9(304)	0Cr18Ni9(304)
閥瓣	WCB	CF8	WC6	LCB
搖桿	WCB	CF8	WC6	LCB
銷軸	1Cr13	0Cr18Ni9(304)	0Cr18Ni9(304)	0Cr18Ni9(304)
連接架	WCB	CF8	WC6	LCB
墊片	柔性石墨	柔性石墨	柔性石墨	柔性石墨
閥蓋	WCB	CF8	WC6	LCB
雙頭螺柱	35CrMoA	0Cr18Ni9(304)	35CrMoA	35CrMoA
螺母	45#	0Cr18Ni9(304)	35CrMoA	35CrMoA

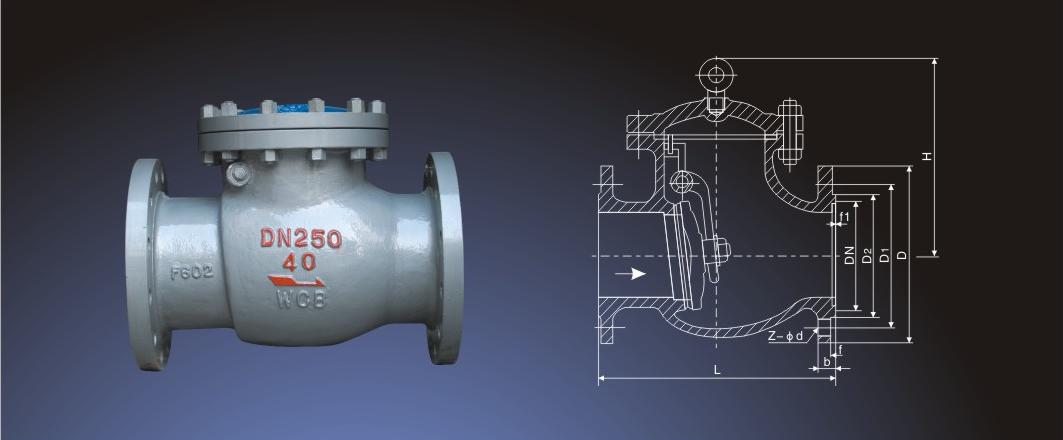

◆主要外形連接尺寸

DN(mm)	L	D	D1	D2	b	Z-Φd	H	WT (kg)
H44H-16C H44W-16P/R/PL/RL H44Y-16I
50	230	160	125	100	20	4-Φ18	135	21
65	290	180	145	120	20	4-Φ18	142	28
80	310	195	160	135	22	8-Φ18	165	38
100	350	215	180	155	24	8-Φ18	180	58
125	400	245	210	185	26	8-Φ18	210	92
150	480	280	240	210	28	8-Φ23	233	130
200	500	335	295	265	30	12-Φ23	304	210
250	550	405	355	320	32	12-Φ25	348	294
300	650	460	410	375	34	12-Φ25	390	367
350	750	520	470	435	38	16-Φ25	430	410
400	850	580	525	485	40	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1150	705	650	608	46	20-Φ34	525	850
H44H-25C H44W-25P/R/PL/RL H44Y-25I
50	230	160	125	100	22	4-Φ18	160	22
65	290	180	145	120	24	8-Φ18	175	29
80	310	195	160	135	26	8-Φ18	185	38
100	350	230	190	160	30	8-Φ23	220	61
125	400	270	220	188	32	8-Φ25	248	96
150	480	300	250	218	32	8-Φ25	276	132
200	550	360	310	278	36	12-Φ25	350	213
250	650	425	370	332	40	12-Φ30	410	297
300	750	485	430	390	42	16-Φ30	430	372
350	850	550	490	448	44	16-中 34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	56	20-Φ41	618	920

◆主要外形連接尺寸

DN(mm)	L	D	D1	D2	D6	b	f	F1	Z-Φd	H	WT(kg)
H44H-40C H44W-40P/R/PL/RL H44Y-40I
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	29
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480

◆主要外形連接尺寸

DN(mm)	L	D	D1	D2	D6	b	f	F1	Z-Φd	H	WT(kg)
H44H-64C H44W-64P/R/PL/RLH44Y-64I
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	380	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234
